Fondations en Brabant wallon : du plan d'architecte aux semelles

Que doit contenir le plan avant que le terrassier ouvre la fouille ?

Le terrassier a besoin d'un plan coté, de préférence en DWG (un PDF oblige à refaire le relevé), avec les niveaux de référence : le niveau du sol fini, la profondeur des semelles et l'implantation exacte des murs. Sans ces cotes, impossible de creuser aux bonnes dimensions ni de régler le fond de fouille au bon niveau dès le premier passage.

Un plan d'architecte définitif change souvent d'une version à l'autre : largeur d'une semelle, décalage d'un mur, ajout d'un local technique. Avant de venir sur un chantier à Genappe, Créalix vérifie que le plan reçu est bien la dernière version, avec un point de référence de niveau clairement indiqué sur la parcelle, un repère fixe et durable auquel toutes les cotes se rattachent.

Le format du fichier compte aussi. Un DWG se charge directement dans le guidage GPS de la pelle ; un plan reçu en simple image ou en croquis doit d'abord être redessiné aux bonnes cotes avant de pouvoir servir sur le terrain, ce qui fait perdre du temps avant même le premier coup de godet. Le plan doit également permettre d'estimer l'accès nécessaire pour la pelle et le camion, ainsi que la place disponible pour stocker la terre décapée en attendant son évacuation.

« Une fondation bien creusée, c'est un plan bien lu avant de sortir la pelle : le reste du chantier suit. »

Les étapes, du plan aux semelles

• Implantation : les cotes du plan sont reportées sur le terrain, à partir du point de référence.
• Plateforme : décapage de la terre végétale et création d'une zone de travail stable pour la pelle.

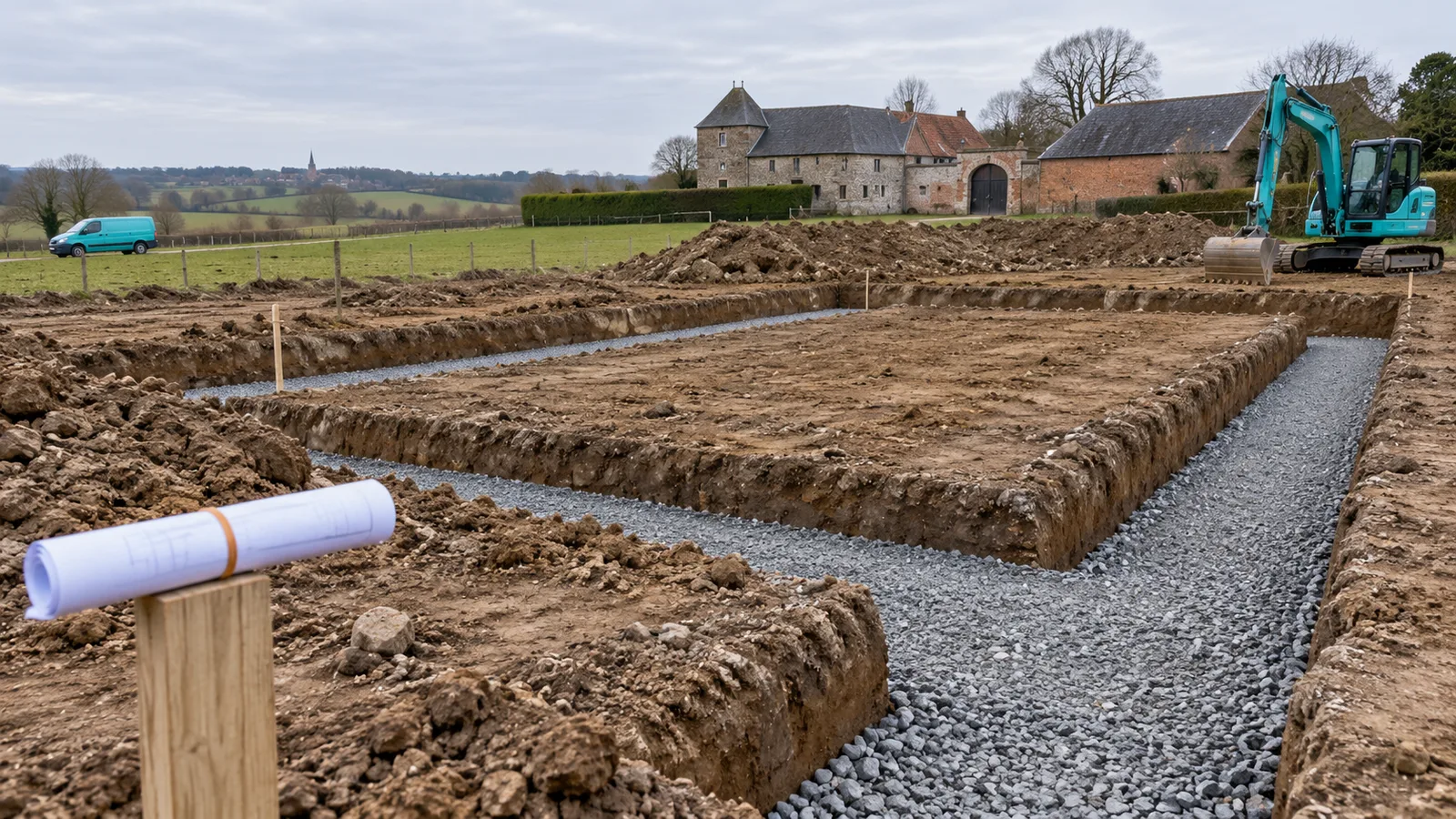

• Tranchées aux cotes : ouverture des fouilles de semelles à la largeur et à la profondeur indiquées sur le plan.
• Fond réglé au GPS ou au laser selon la configuration, pour un fond de fouille plat et au bon niveau.

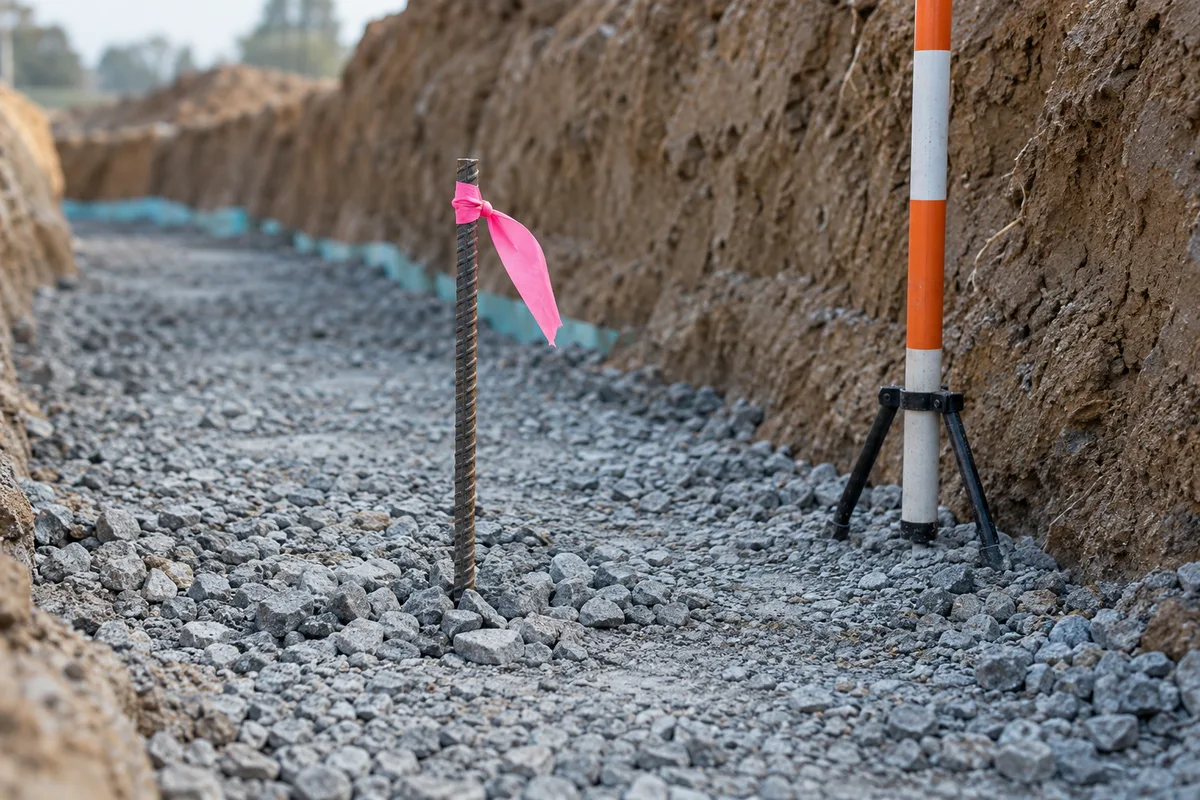

• Empierrement compacté en fond de fouille, quand le sol ou le plan de stabilité le demande.
• Évacuation de l'excédent de terre, ce qui n'est pas réutilisé sur place pour les remblais ou les abords.

Comment le plan de l'architecte arrive-t-il dans le guidage GPS de la pelle ?

Le fichier du plan, en DWG ou converti à ce format, est chargé dans le système embarqué de la pelle. Depuis la cabine de notre pelle 18 tonnes équipée d'un tilt rotateur, nous voyons alors les cotes du projet directement à l'écran et réglons le fond de fouille en suivant ces repères, plutôt qu'en travaillant au jugé.

Une canne topographique sert à vérifier des points précis sur le chantier, dans le cadre de ce terrassement, sans remplacer une prestation de géomètre. Le tilt rotateur monté sur la pelle 18 tonnes permet d'orienter le godet pour suivre un angle de mur ou reprendre un coin de fouille sans repositionner toute la machine, ce qui aide à tenir des fouilles nettes même sur un terrain qui n'est pas parfaitement plat.

Quand le maçon arrive, il trouve des fouilles aux bonnes largeurs, des angles cohérents avec le plan, un fond réglé au niveau et, si le plan de stabilité le prévoit, l'empierrement déjà compacté. Il peut enchaîner sur le coffrage et le ferraillage sans reprendre le terrassement ni corriger un niveau. Pour aller plus loin sur cette question, notre article sur le guidage GPS 3D en Brabant wallon détaille ce que ce système change concrètement sur un chantier.

Fondations autour de Genappe : particuliers et constructeurs

Autour de Genappe, une bonne partie des chantiers de fondation se trouvent en périphérie des villages : à Baisy-Thy, Bousval, Houtain-le-Val ou Ways, des parcelles où le sol limoneux typique du Brabant wallon peut varier d'un bout du terrain à l'autre. Le plan de l'architecte fixe des cotes théoriques ; la réalité du sol se découvre en creusant. Si le fond de fouille révèle une zone plus meuble ou une poche différente de ce qui était attendu, le chantier ne continue pas au hasard : nous prévenons le client ou l'entreprise de construction, et la suite se décide ensemble, avant de couler quoi que ce soit.

Ce fonctionnement vaut aussi bien pour un particulier qui construit sa maison que pour un constructeur qui enchaîne plusieurs chantiers dans la région. Un particulier suit en général un seul projet du début à la fin et veut comprendre chaque étape ; un constructeur gère plusieurs parcelles en parallèle et attend surtout un fond de fouille conforme au plan, livré dans l'ordre prévu du planning, sans repasser derrière la machine. Dans les deux cas, l'objectif est le même : une fouille aux bonnes cotes, un fond réglé et des semelles prêtes à recevoir le béton, sans surprise au moment du coffrage.

Si un imprévu du sol demande de creuser un peu plus profond que prévu, le volume supplémentaire de terre sortie s'ajoute à ce qui était déjà chiffré, et l'accord se prend avant de continuer, pas après. Retrouvez nos chantiers de terrassement à Genappe ou consultez la page fondations pour connaître les étapes du service.
